Equipos y Sistemas Para el Tratamiento de Agua

Sistema UF-18/36

Tratamiento de Agua Residual Industrial

Descripción del Producto

      El Sistema de Ultrafiltración UF-18/36 de ACS Medio Ambiente® está diseñado para aplicaciones de planta piloto y demostraciones y para su uso como un Sistema Totalmente Operacional para tratar una variedad de residuos líquidos. El Sistema es capaz de tratar volúmenes de 500 galones por día (1,895 litros por día) a 5,200 galones por día (19,685 litros por día) dependiendo de la corriente.

Capacidad Diaria
Área de la Membrana Residuo Típico de Aceite Refrigerante, altas ppm (Ej. 5,000-50,000 ppm de concentración inicial de aceite y grasas) Residuo Químico y con bajas ppm (Ej. Menos de 5,000 ppm de concentración de sólidos) Separación de Partículas Finas (Hidróxidos metálicos, pigmentos)
18 ft2
(1.6 m2)		 500 galones por día
(1,895 litros por día)		 1,200 galones por día
(4,540 litros por día)		 2,600 galones por día
(9,845 litros por día)
36 ft2
(3.3 m2)		 1,000 galones por día
(3,785 litros por día)		 2,400 galones por día
(9,085 litros por día)		 5,200 galones por día
(19,685 litros por día)


Equipo Estándar

  • Sistema de Bombeo Centrifugo de Circulación/Limpieza montado horizontalmente, 5 HP, 60 gpm (225 lpm)
  • 2 Indicadores de Presión
  • 1 Indicador de Temperatura de la Alimentación
  • Interruptor de Alta Temperatura unido a la Bomba de Circulación
  • Interruptor de Baja Presión unido a la Bomba de Circulación
  • Alarmas audibles-visuales para los Interruptores
  • Flujómetros de Lectura Directa de la Línea de Permeado
  • Todas las Válvulas, Tuberías y Cableado
  • Tanque de Proceso de Acero al carbón de 250 galones (950 litros) y la Tubería Asociada
  • Tanque de Limpieza de 50 galones (190 litros) y la Tubería Asociada
  • Panel de Control
  • Esponjas (una docena) para limpieza mecánica. Inserción semi-automática
  • Detergente líquido Koch [5 galones (19 litros)]

Beneficios

Características Especiales
Operación de un solo paso, sencilla, ahorra costos laborales. La operación del Sistema es semiautomática por lo cual virtualmente no requiere la atención del operador.
Elimina el costo del Pretratamiento. No se necesita Pretratamiento. Sin químicos para almacenar o mezclar.
Disminuye costos de Transporte. El Sistema reduce el volumen del refrigerante gastado y de otros residuos hasta un 98%, minimizando la cantidad a desechar o tratar. Además, el sistema no genera lodo adicional.
Ahorra energía. El Sistema opera a baja presión.
Fuerte, versátil, de servicio y reemplazo fáciles. Estructura estándar NEMA y motor TEFC.


El UF 18/36 viene equipado con membranas en forma tubular. Los beneficios son los siguientes:
  • Son fáciles de limpiar y no requieren de flujo inverso que debilita las membranas.
  • La selección de un polímero químicamente más resistente y superior y un diseño robusto dan como resultado que estas membranas durarán de 2 a 3 veces más tiempo que otras.
Las membranas están disponibles en un amplio rango de selectividad de peso molecular. Los Ingenieros de ACS Medio Ambiente® estudiarán su caso para recomendar la mejor membrana para tratar su Sistema.

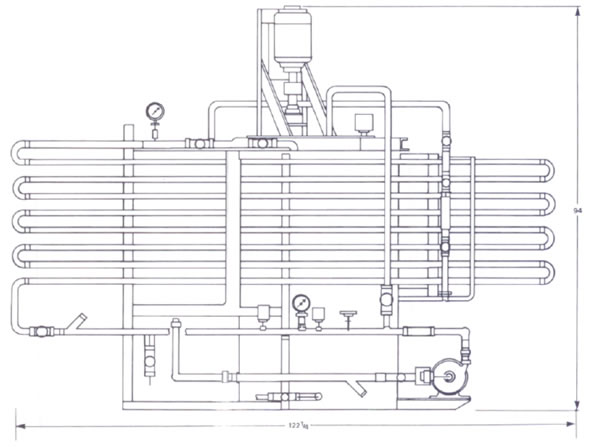

Dimensiones
Largo 11 ft (3.3 m)
Ancho 4 ft (1.2 m)
Alto 8 ft (2.4 m)
Peso en Operación 3,722 lbs. (1,688 kg) est.
Peso de Envío 1,072 lbs. (486 kg) est.
Voltaje 230/460 VAC, 3 fases, 60 Hz


UF 18/36

Opciones

Bomba centrífuga sumergible verticalmente, 5 HP, 60 gpm (225 lpm) montada sobre el Tanque de Proceso, para uso con fluidos abrasivos como residuo de tinta flexográfica. La Bomba horizontal sólo se usa entonces durante el ciclo de limpieza. El Sistema tiene capacidad para expandirse a futuro.
