Equipos y Sistemas Para el Tratamiento de Agua

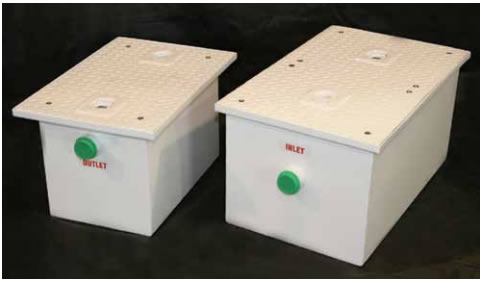

Interceptor Manual de Grasas

      Los Interceptores Manuales de Grasas (MGI por sus siglas en inglés) de ACS Medio Ambiente® están diseñados para interceptar y recolectar grandes cantidades de Aceites y Grasas que obstruyen el drenaje y residuos sólidos de alimentos que se descargan de instalaciones de Servicio de Alimentos y Cocinas comerciales/institucionales.

      Los MGI ayudan en la prevención de bloqueos y obstrucciones de drenajes sanitarios y protegen el sistema de drenajes de la ciudad.

Manual de Grasas

Operación

Los Interceptores Manuales de Grasas son instalados donde pueden ser conectados a un drenaje sanitario donde no es obligatorio tener una unidad de Recuperación Automática de Grasas. La operación del MGI es sencilla. Los Interceptores Manuales de Grasas retienen el agua residual el tiempo suficiente para permitir que los contaminantes con gravedad específica diferente a la del agua, se separen por flotación por gravedad y asentamiento. Dado que la grasa es más ligera que el agua, la grasa flota y puede ser desnatada manualmente de la superficie del agua en el interceptor. Asimismo, los sólidos se sedimentan en el fondo y se acumulan en el deflector de lodos. La grasa acumulada puede ser desechada en un contenedor de basura o reciclada.

Construcción

      Los MGI están construidos de acero al carbón dulce y están recubiertos de poliuretano de Servicio Pesado para una resistencia superior a la corrosión. También se encuentra disponible la construcción en Acero Inoxidable o Aluminio.

      Los MGI están disponibles en varias configuraciones para adecuarse a sus necesidades. Están disponibles con tres tipos de cubiertas. Use la tapa removible de acero galvanizado con abrazaderas de acero inoxidable de rápida liberación para montaje en piso o para instalaciones parcialmente empotradas. Use las Cubiertas de Placas de Piso Superior para instalaciones a ras de suelo para tráfico peatonal o reforzado para tráfico vehicular ligero o pesado. Otra opción son las puertas de escotilla unidas con bisagras, adecuadas para instalación sobre o bajo suelo. En cualquier caso, las cubiertas permiten un acceso total al interceptor para observación, mantenimiento y limpieza.

Aplicaciones

  • Restaurantes y Comedores.
  • Casinos.
  • Plantas Procesadoras de Alimentos.
  • Cafeterías de Escuelas y Universidades.
  • Arenas.
  • Centros de Convenciones.
  • Tiendas de Abarrotes y Supermercados.
  • Hoteles.

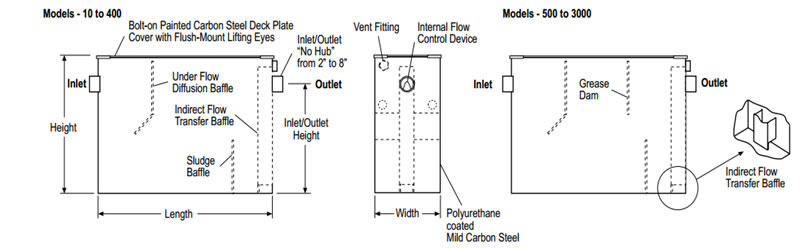

Arreglo General

Diagrama

Modelo Flujo* GPM Entrada/Salida† No-Hub Cédula 40 Capacidad de Retención de Líquidos Galones Capacidad de Retención de Grasas Lbs. Largo Ancho Alto Altura Entrada/Salida Cubiertas
MGI-10 10 2” 10 20 20” 14” 15” 9.5” 1
MGI-15 15 2” 14 30 22” 14” 15” 11.5” 1
MGI-20 20 2” 17 40 22” 14” 20” 14” 1
MGI-25 25 3” 24 50 26” 17” 20” 14” 1
MGI-35 35 3” 42 70 29” 22” 22” 16.5” 1
MGI-50 50 3” 47 100 29” 22” 24” 18.5” 1
MGI-75 75 4” 76 150 34” 24” 34” 23.5” 1
MGI-100 100 4” 193 200 53” 35” 34” 26” 2
MGI-125 125 4” 226 250 56” 36” 36” 28” 2
MGI-150 150 4” 264 300 59” 37” 38” 30” 2
MGI-200 200 4” 396 400 68” 42” 44” 34” 2
MGI-250 250 4” 500 500 73” 44” 48” 38” 3
MGI-300 300 4” 580 600 75” 47” 52” 40” 3
MGI-350 350 6” 625 700 78” 50” 52” 40” 3
MGI-400 400 6” 815 800 82” 56” 58” 44” 4
MGI-500 500 6” 864 1,000 90” 60” 58” 40” 4
MGI-500-N 500 6” 506 1,000 86” 34” 58” 43” 4
MGI-600 600 8” 997 1,200 96” 60” 58” 44” 4
MGI-750 750 8” 1,018 1,500 98” 60” 58” 44” 4
MGI-750-N 750 8” 777 1,500 132” 34” 58” 44” 4
MGI-1000 1000 8” 1,039 2,000 100” 60” 58” 44” 4
MGI-1000-N 1000 8” 971 2,000 150” 34” 58” 48” 4
MGI-1250 1250 8” 1,269 2,500 104” 60” 60” 51” 4
MGI-1500 1500 8” 1,513 3,000 124” 60” 60” 51” 4
MGI-1750 1750 8” 1,757 3,500 144” 60” 60” 51” 4
MGI-2000 2000 8” 2,002 4,000 164” 60” 60” 51” 4
MGI-2500 2500 8” 2,513 5,000 164” 60” 72” 63” 4
MGI-3000 3000 8” 3,003 6,000 196” 60” 72” 63” 5
*Flujo Intermitente
† 6" y mayores- conexión de brida de acoplamiento. También disponibles con salida o entrada de 8" ó 10". Nota: Conexiones de Venteo son de 2" ó 3" NPT, en el extremo de salida del MGI. Las Series "N" son diseñadas para pasar a través de una puerta ancha de 36".

Ventajas

  • Remueve y recupera cerca del 100% de las Grasas y Aceites de Drenajes de Cocinas de Restaurantes.
  • La Construcción estándar es de acero al carbón recubierto de poliuretano. Se encuentran disponibles construcciones en Acero Inoxidable y Aluminio.
  • Rango extenso de tamaños y capacidades estándar. Se pueden solicitar Equipos hechos a la medida.
  • Adecuado para instalar en casi cualquier locación.
  • Fácil Acceso al interior para mantenimiento y limpieza.

Opciones

  • Canasta Tamizadora de Sólidos Removible.
  • Extensiones de Interceptor.
  • Cubiertas de Apertura Rápida o Puertas de Escotilla.
  • Escaleras o Plataformas con Barandales.
  • Sistema Electrónico Indicador del Nivel de Grasas.
